La Mills QT est une machine très différente des autres machines par bien des aspects :
- La taille de cette machine est d'environ de moitié par rapport à une MAS traditionnel.
- La mécanique n'a pratiquement plus rien à voir par rapport aux autres machines. Le bureau d'étude des chez Mills est reparti de zéro.
- Grace à cette étude, la machine est incroyablement souple. Il suffit d'appuyer avec un doigt sur le levier pour faire fonctionner la machine.

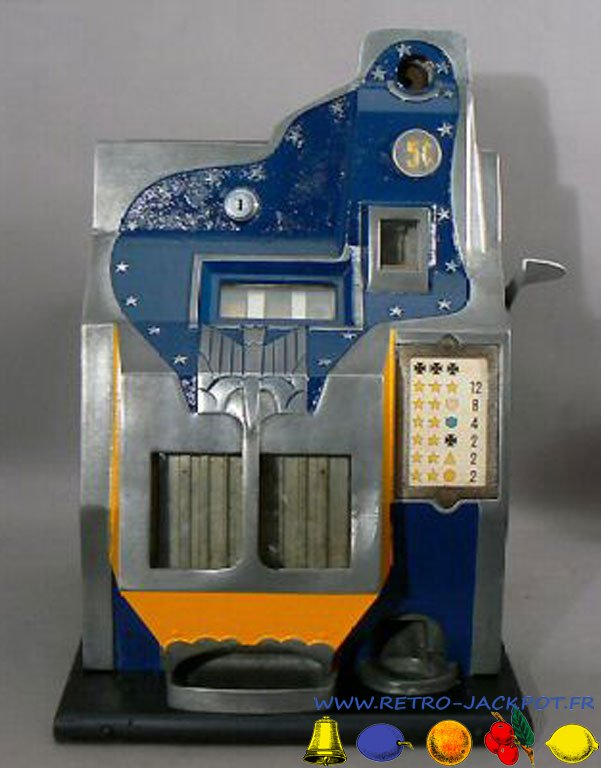

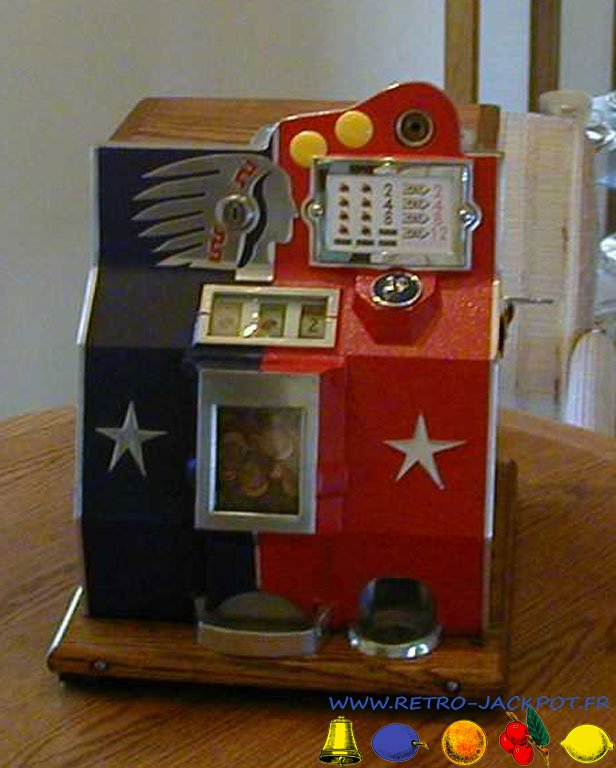

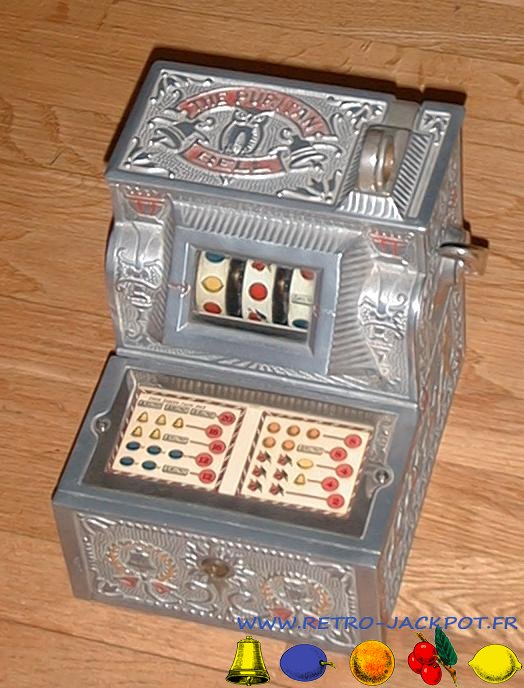

L'histoire de la QT commence par l'introduction en 1933 de la Junior Silent. Cette machine répond a une demande des clients qui recherchent des petites machines facilement transportables.... (On se demande bien pourquoi !). La Junior Silent est fabriquée à partir d'une base d'un trade stimulator appelé "The Puritan Bell". La production de cette machine a vite été arrêtée car la mécanique était trop fragile. En Février 1934, la QT est née. La mécanique a été complètement repensée et ne sera pas modifiée pendant toute la période de production de ces machines. La machine fonctionne soit avec des pièces de 1 ou 5 cents et a pour noms "Thunderbird", "Firebird", "Star" ou "21 Stars".

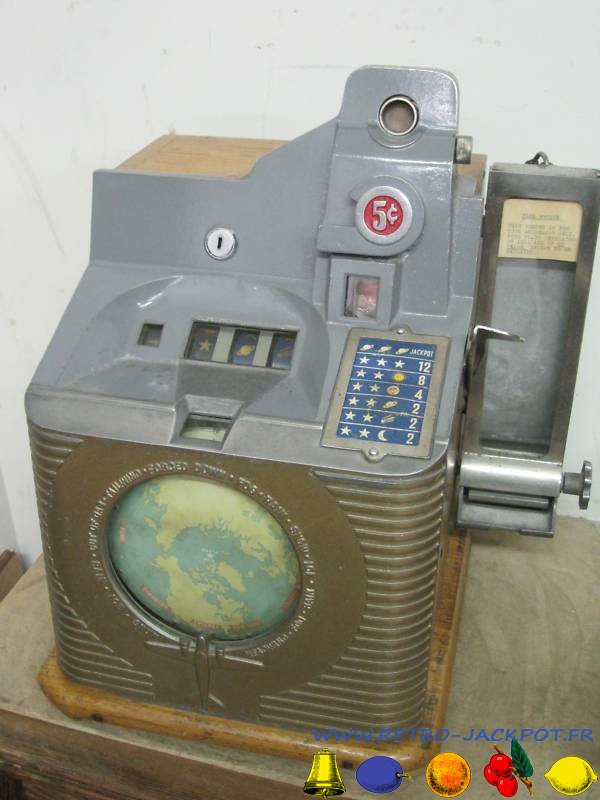

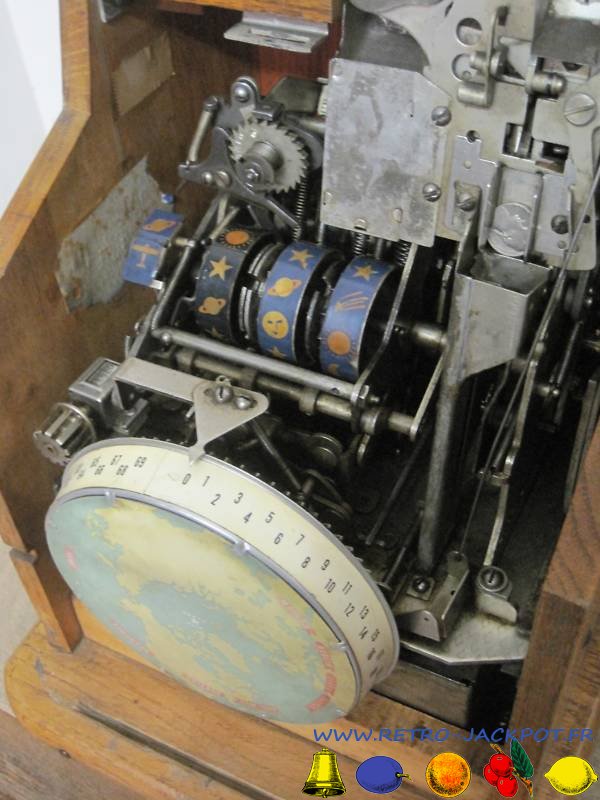

En 1935, la QT sera modifiée en trade stimulator appelée "DIAL". Machine est assez facile à reconnaître avec sa map-monde sur le devant.
C'est en 1936 que la QT chevron (celle que j'ai) apparaît avec cette fois un modèle fonctionnent en 10 cents. Les modèles 10 cents sont faciles à reconnaître car le jackpot est plus petit que les versions pour 1 et 5 cents.

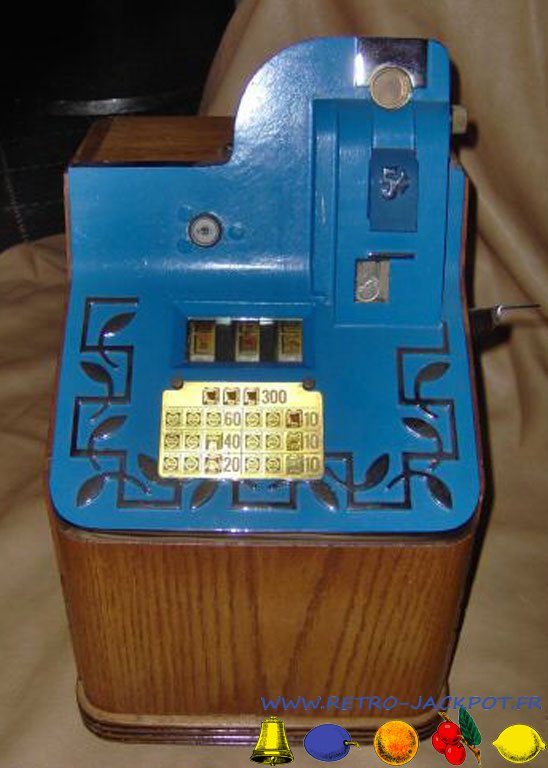

En 1938, la QT SMOKER apparaît. La aussi c'est un trade stimulator pour gagner des cigarettes.

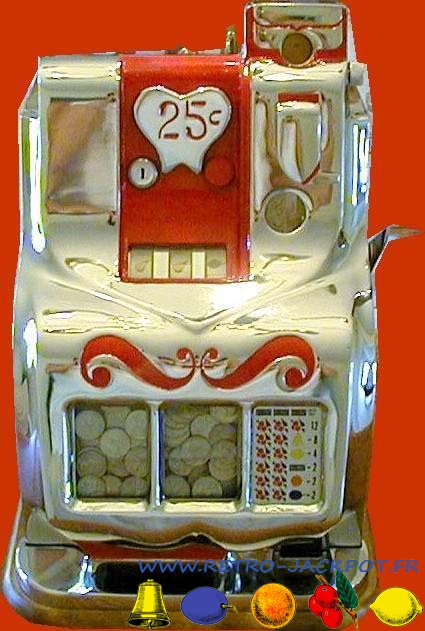

En 1941 apparait la QT Sweethearts qui sera la première machine chromée.... puis à moitié chromé et peinte par la suite.

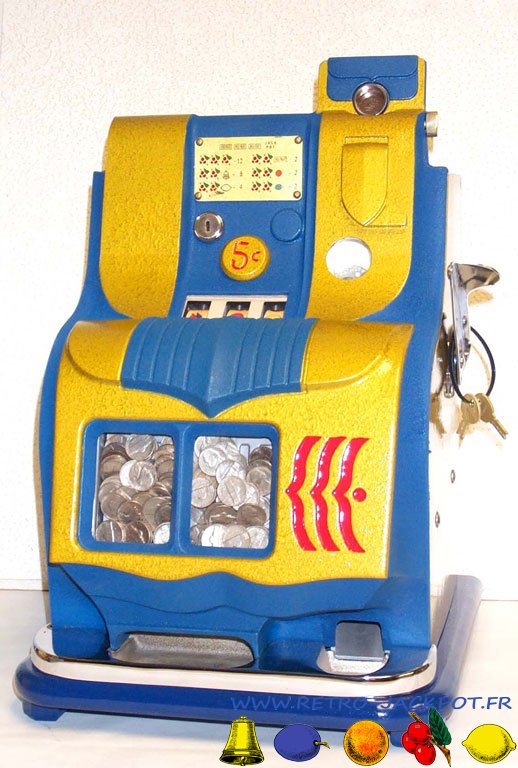

Après la guerre, la QT Hashmarks est introduite en 1947.

La machine que j'ai est une QT Chevron 10 cents avec un distributeur de bubble gum. Lorsque je l'ai acquis, la mécanique pour faire fonctionner le distributeur avait été retirée. Il m'a fallu attendre 1 an et demi pour retrouver toute les pièces manquantes.
Maintenant que j'ai tout, le chantier de la restauration de cette petite machine for sympathique peut commencer !!

Voici la QT Chevron dans son jus et avec une belle couleur...

La mécanique permettant d'actionner le distributeur est absente.

On commence le démontage...

On retire les 2 vis permettant de dévier les jetons ...

...vers le jackpot ou la caisse de l'exploitant.

On retire l'axe de déviation ainsi que ces 2 vis.

Les 2 vis sous la base sont aussi retirées.

On retire les rouleaux (pour une fois c'est très simple)

On détache ce ressort de liaison

Et voilà la partie jackpot retirée.

Par sécurité, le ressort sera attaché pour ne pas le perdre...

Maintenant on peut retirer les bras ressort...

... des tiroirs de payement.

Ce qui permet de retirer les 3 tiroirs de payement.

Maintenant on s'attaque au régulateur.

Il suffit de retirer les 4 vis et de faire tourner la cam pour que le régulateur sorte.

Le réceptacle et le déviateur de faux jeton sont démontés.

Le balancier évitant l'insertion de plusieurs jeton est démonté.

Le voici.

Le déviateur de jeton / pièce est retiré. Et on peut démonter le monnayeur.

On retire ce levier situé au dessus des tiroirs de payement.

On retire les 2 vis tenants le couvercle des tiroirs de payement.

On démonte les 4 vis tenants les 2 côtés à la base...

...ce qui permet de retirer la base.

Voici la base avec les leviers horizontaux permettant de libérer les tiroirs de payement.

Différents leviers sur le côté droit sont retirés.

Deuxième série de leviers dont le levier pricipal.

Le point le plus critique : Enlever cette foutue p.... de goupille...

... j'ai mis 2 jours pour la retirer et ai cassé un chasse goupille !

Maintenant on va s'attaquer au coeur de la machine.

On défait les ressorts.

On démonte l'axe permettant d'alterner l'ouverture des jackpots

On retire le set de ressorts. Ils sont tous attachés.

On retire l'axe d'armement.

Ce qui permet de retirer le côté gauche de la machine.

Les bras d'arrêts ainsi que les deux leviers palpeurs de gains et de jackpot sont retirés.

Enfin le système du lanceur est démonté.

On démonte ces deux vis...

... ce qui permet de retirer le selecteur jetons / pièces.

Bien remettre les 2 vis à leur place !

On retire enfin la partie détecteur de jetons à trou.

Et enfin l'axe principale.
