Voici une des nombreuses façon de démonter une mécanique de machine à sous.
Si vous vous lancez dans cette aventure, je vous conseille de faire comme moi: Prenez des photos de chaque étape du démontage. Cela vous permettra de vous y retrouver lors du remontage !
Il n'y a pas besoin d'outils spéciaux. Juste une petite pince a bec long (pour pouvoir retirer les goupilles), un ou 2 tournevis plats et une pince multiple.
Si vous avez des vis récalcitrantes, il ne faut pas forcer. Soit vous mettez de "3 en 1" et vous attendez 24 heures, soit la méthode radicale, vous chauffez au chalumeau la vis et lorsque qu'elle est encore chaude vous la dévissé en donnant des coups de marteau sur le tournevis. Ça marche à tous les coups.
![pace bleu-012](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-012.jpg)

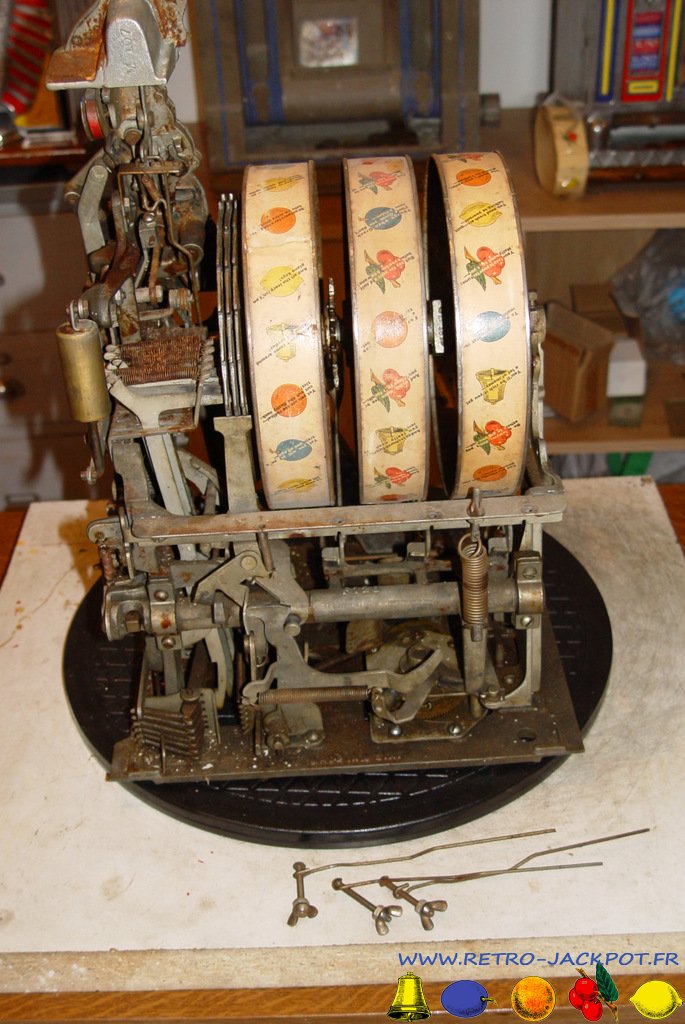

Pour commencer le démontage, on commence par retirer les 3 freins des rouleaux. Ces freins peuvent être absents.
![pace bleu-013](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-013.jpg)

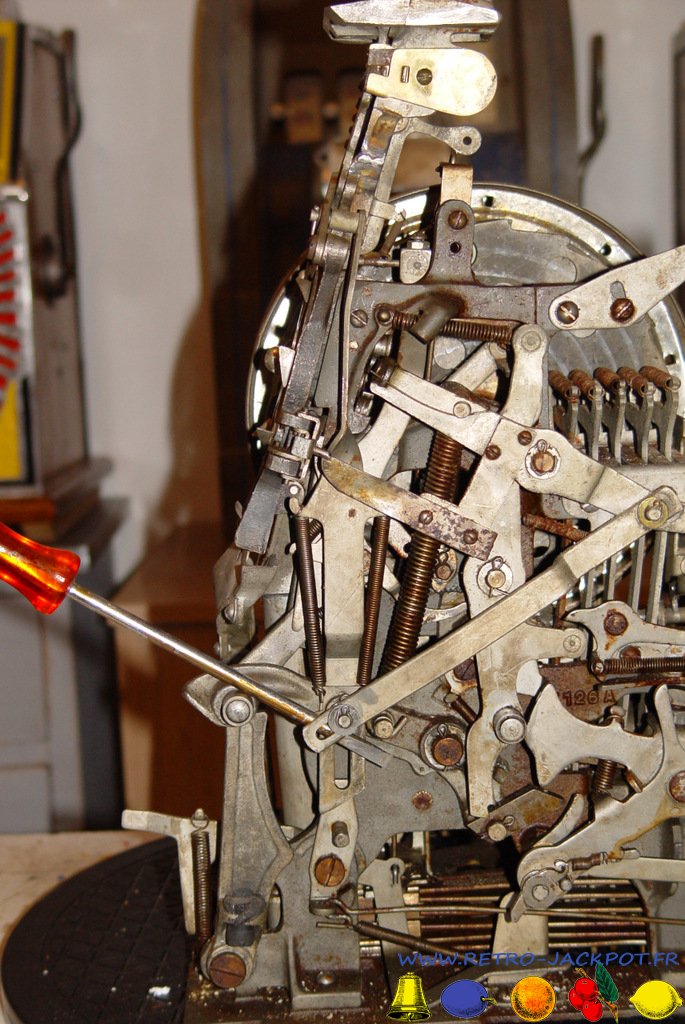

On place un tournevis comme sur l'image.
![pace bleu-014](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-014.jpg)
Avec un doigt, on tire le levier de détection de jeton vers soit. Cela va permettre d'armer la machine.
![pace bleu-015](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-015.jpg)

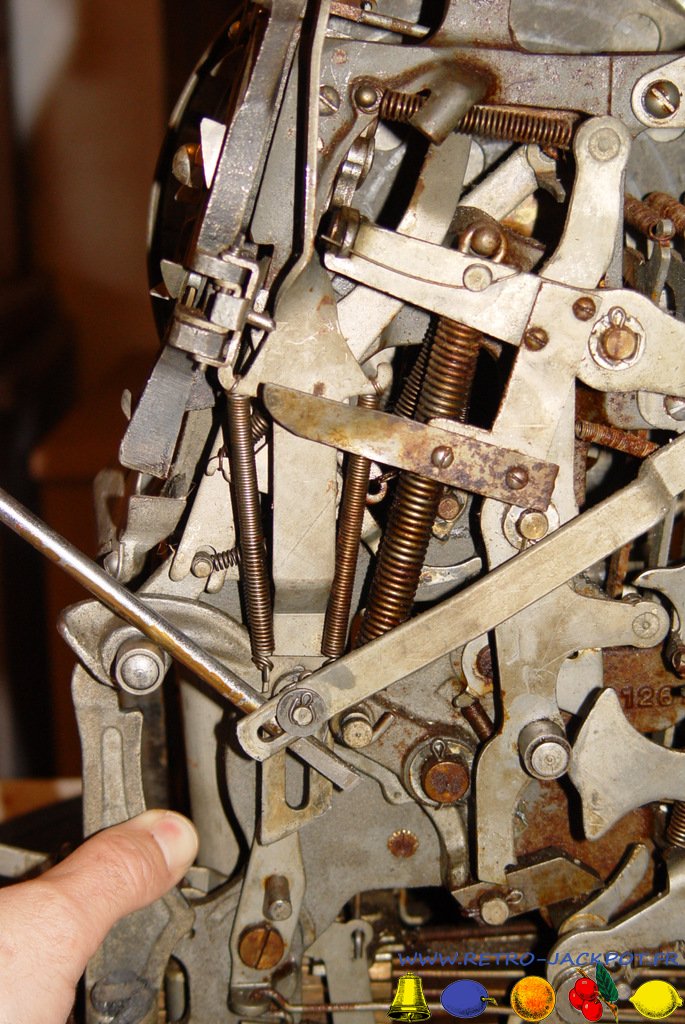

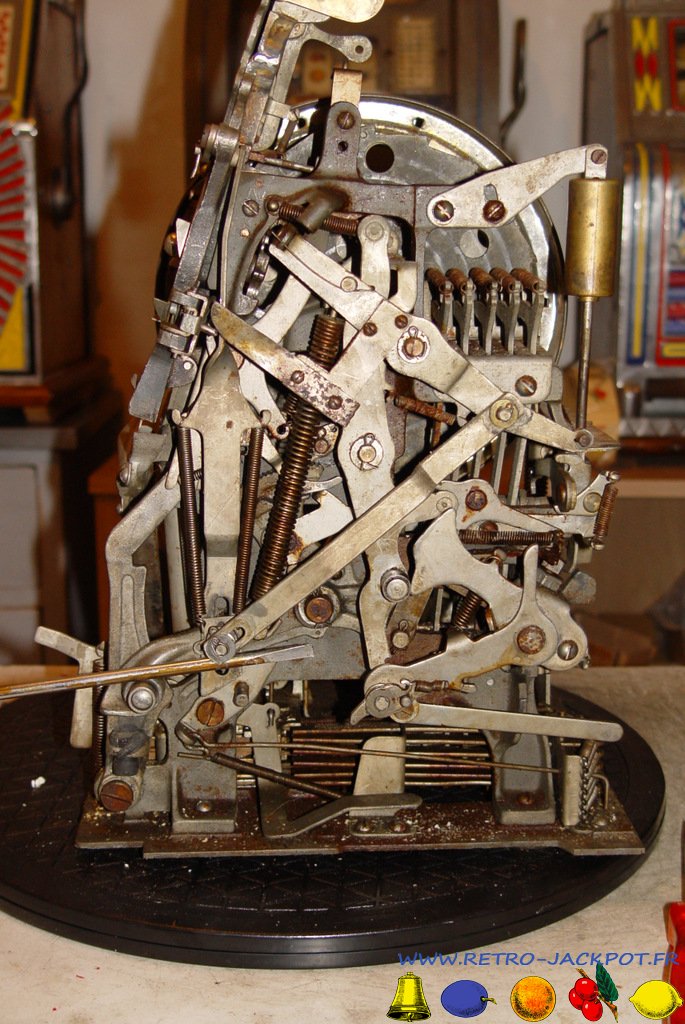

On appui sur le tournevis pour armer la machine en s'arrêtant juste avant le point de non retour.
![pace bleu-016](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-016.jpg)

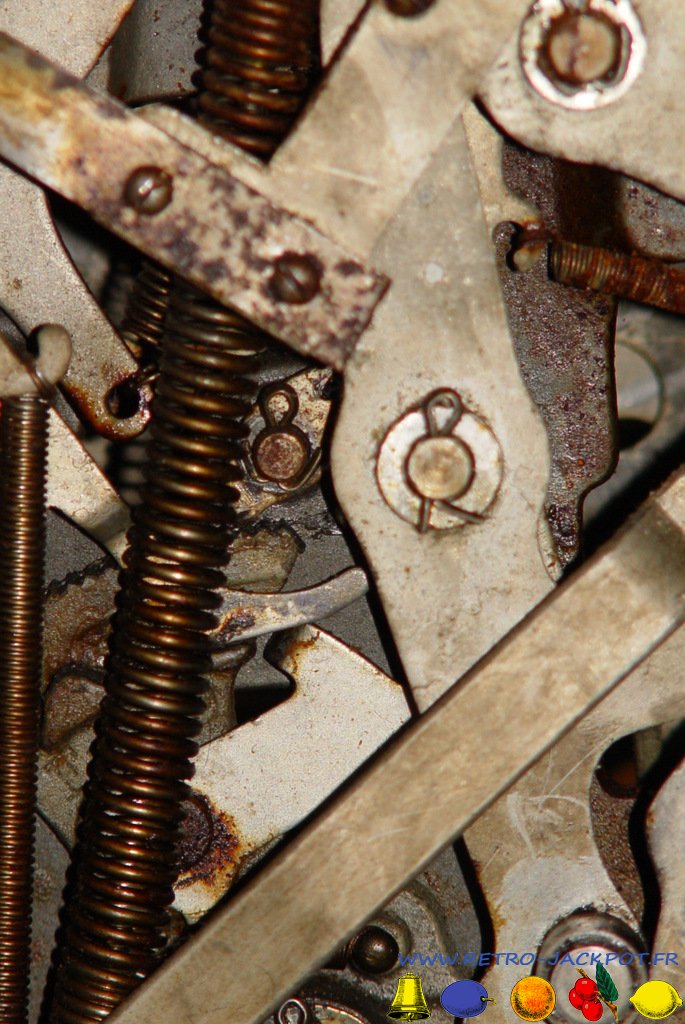

Voici un agrandissement de la clavette empêchant le retour d'armement. Le point de non retour n'est plus qu'à 2 dents. C'est parfait.
![pace bleu-017](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-017.jpg)

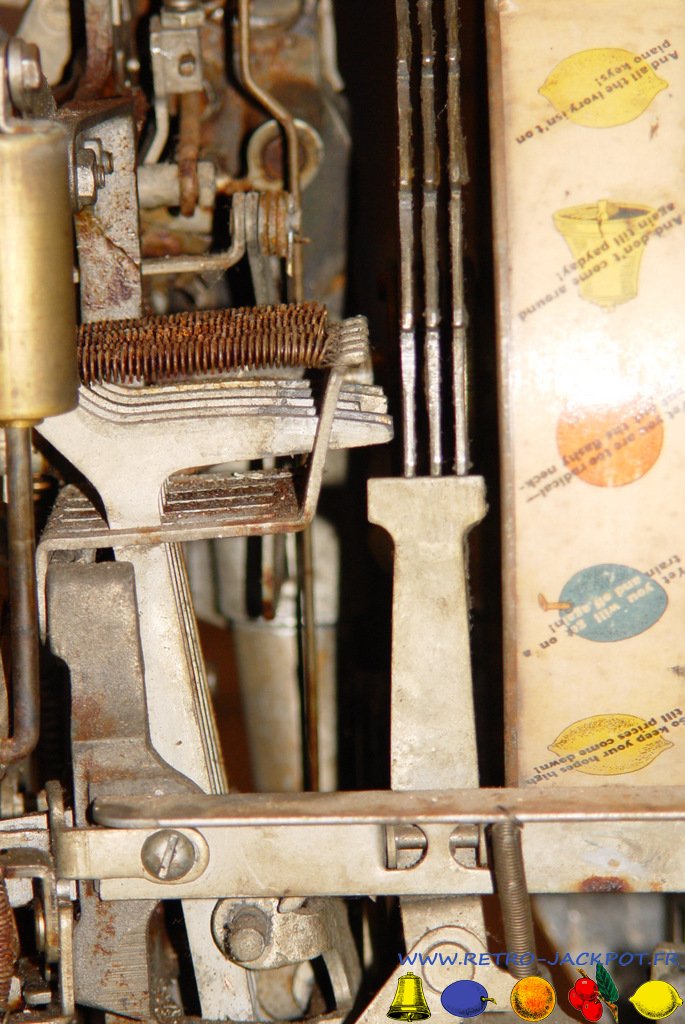

Vue de l'arrière. Les doigts palpeurs ne touchent plus les disques de payement.
![pace bleu-018](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-018.jpg)

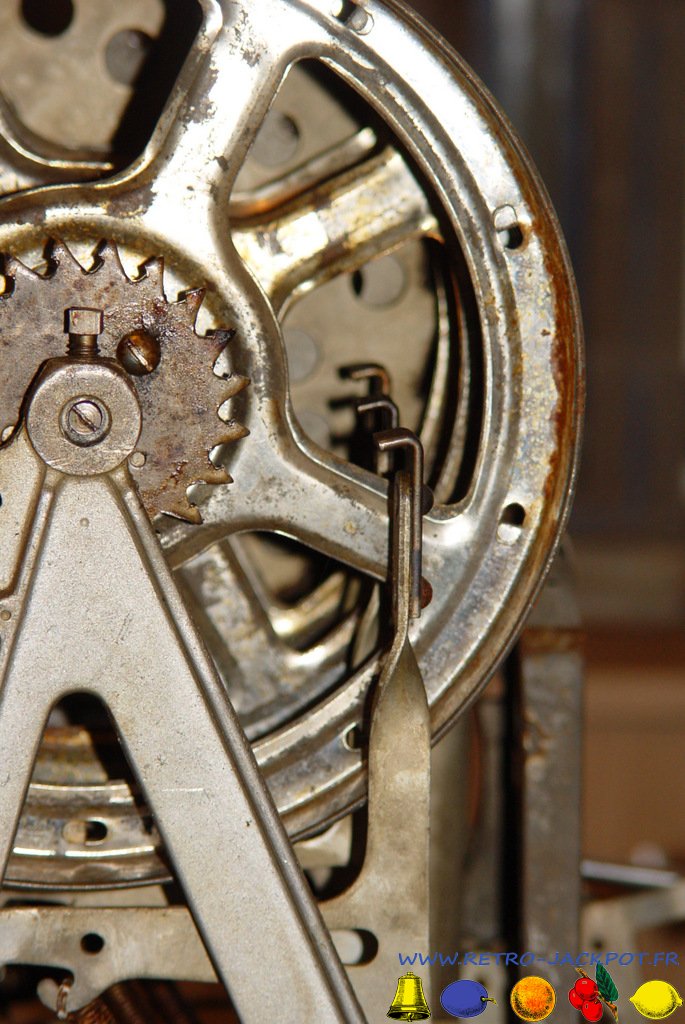

Vue de côté, les bras d'arrêt sont tendues au maximum.
![pace bleu-019](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-019.jpg)

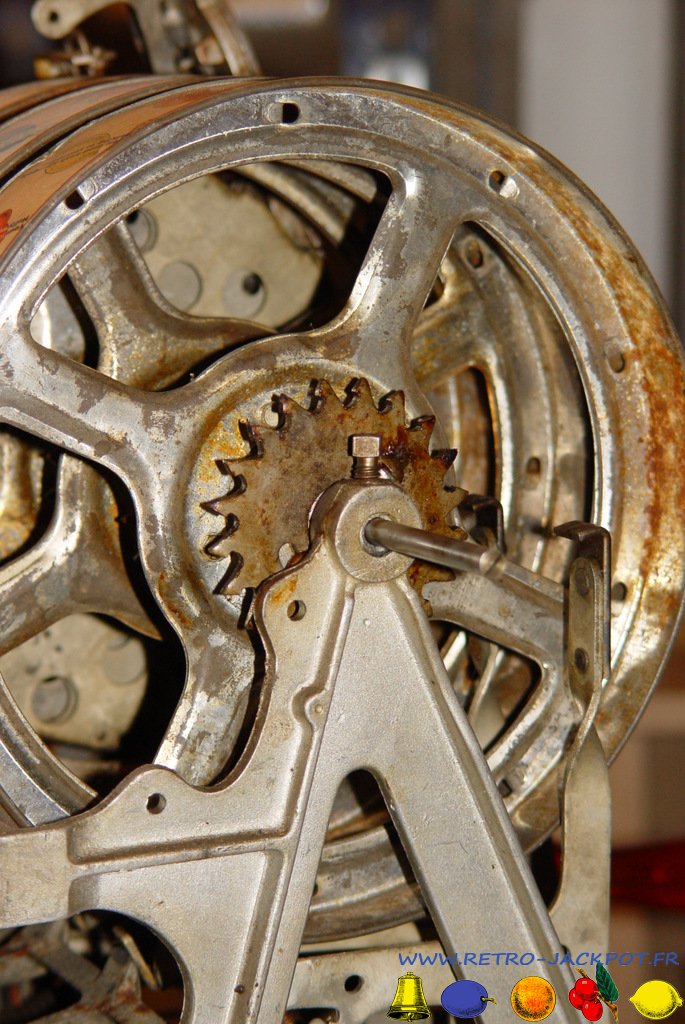

A ce stade, on va pouvoir retirer l'axe qui tient les rouleaux.
![pace bleu-020](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-020.jpg)

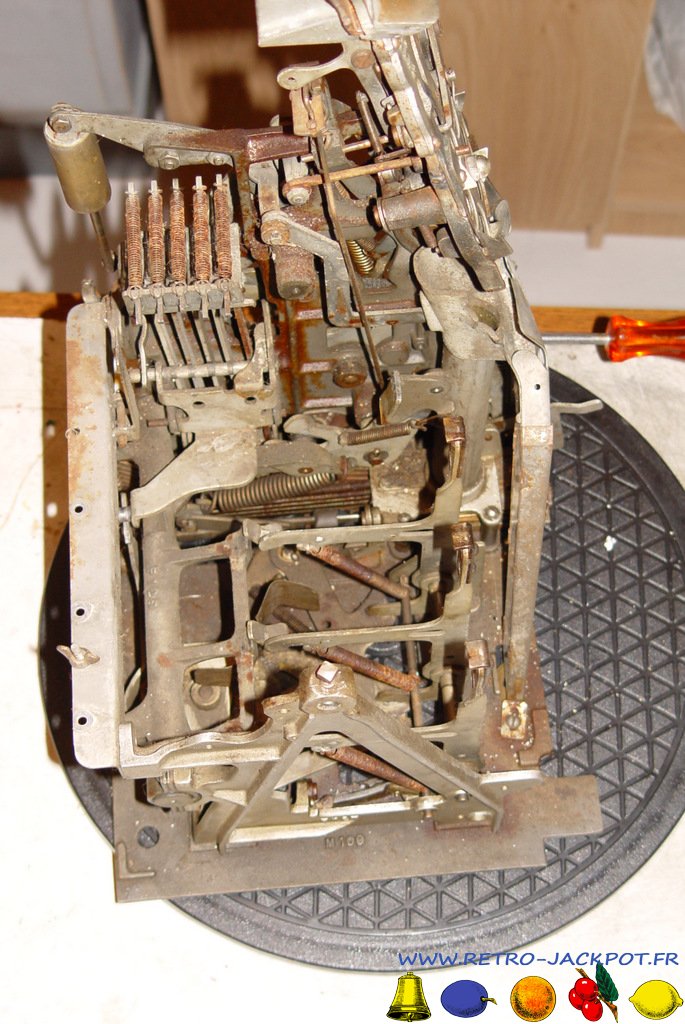

Une fois les rouleaux retirées, voici la mécanique encore armée.
![pace bleu-021](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-021.jpg)

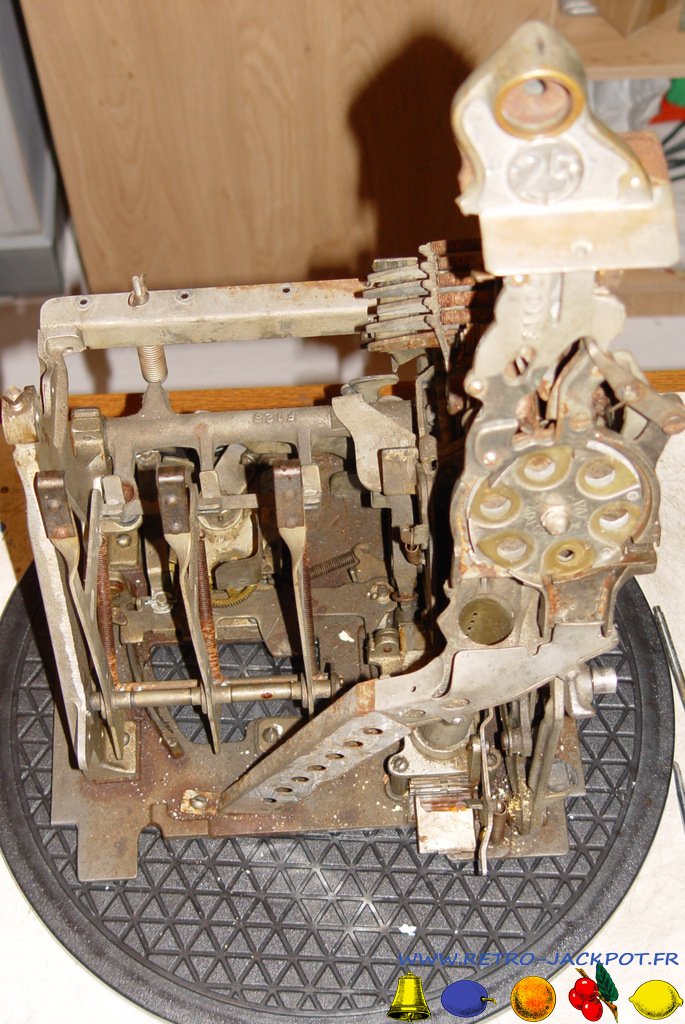

On continue d'appuyer sur le tournevis pour terminer le cycle. Une fois terminé, voici la mécanique au repos.
![pace bleu-022](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-022.jpg)

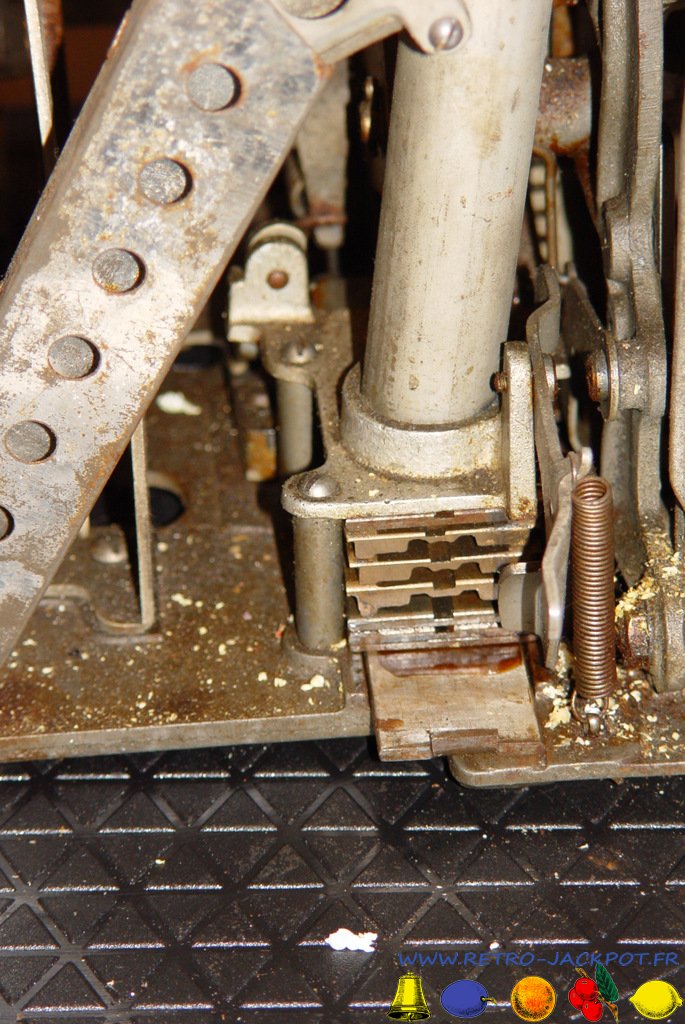

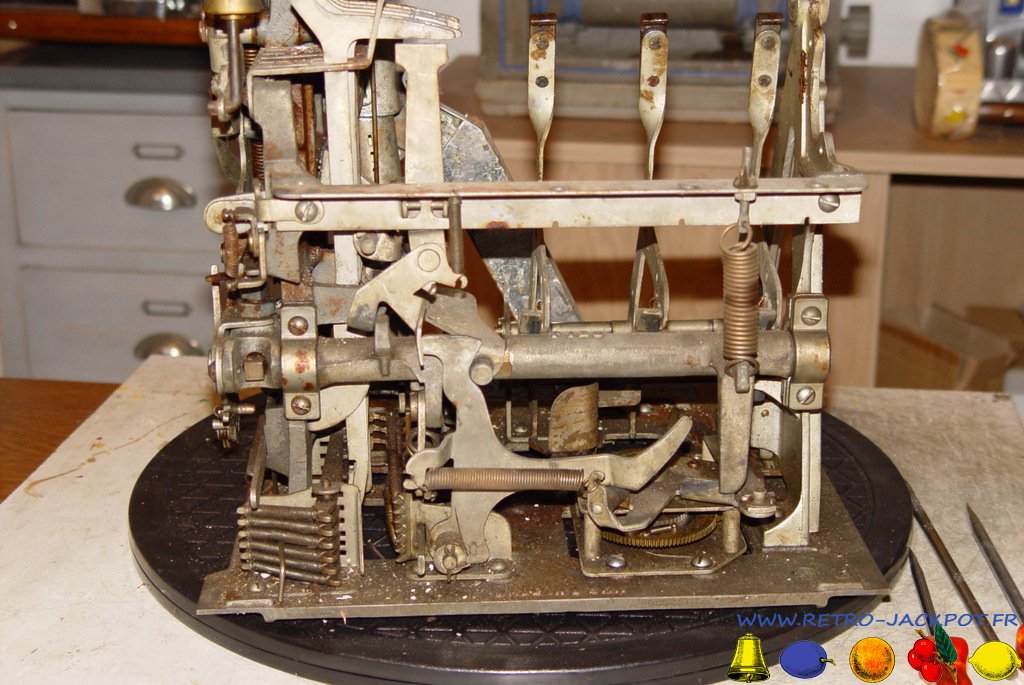

Les tiroirs de payement se sont retractés. Seul le tiroir anti-triche n'a pas bougé car... il n'a plus de ressort !
![pace bleu-023](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-023.jpg)
Vue arrière de la mécanique au repos.
![pace bleu-024](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-024.jpg)

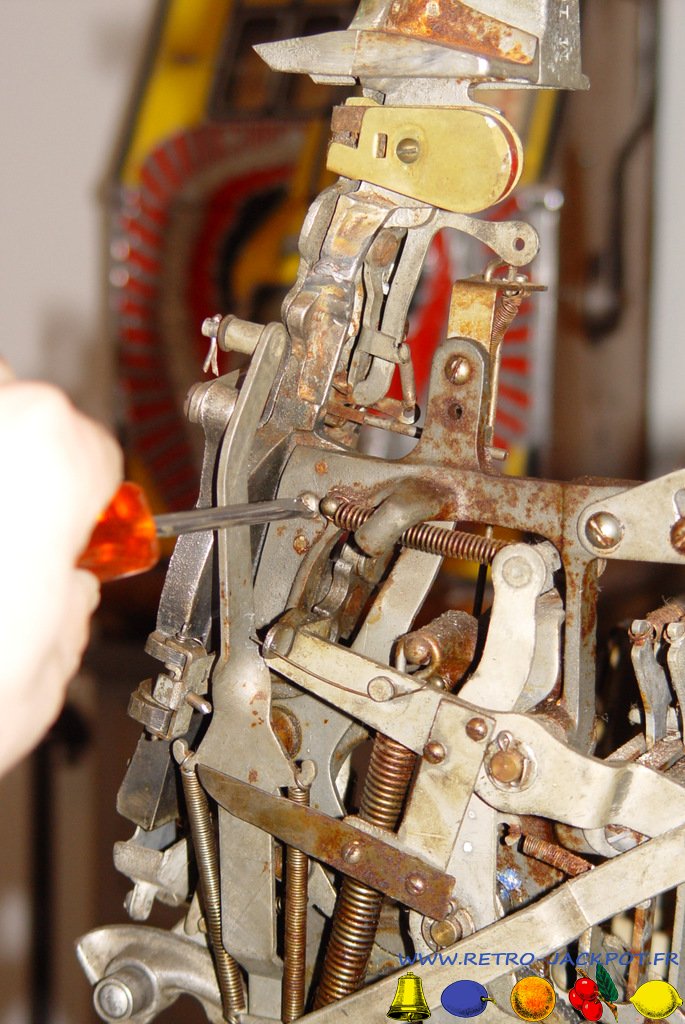

Pour commencer le démontage, on retire le monnayeur complet. On dévisse la vis et on retire la goupille devant.
![pace bleu-025](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-025.jpg)

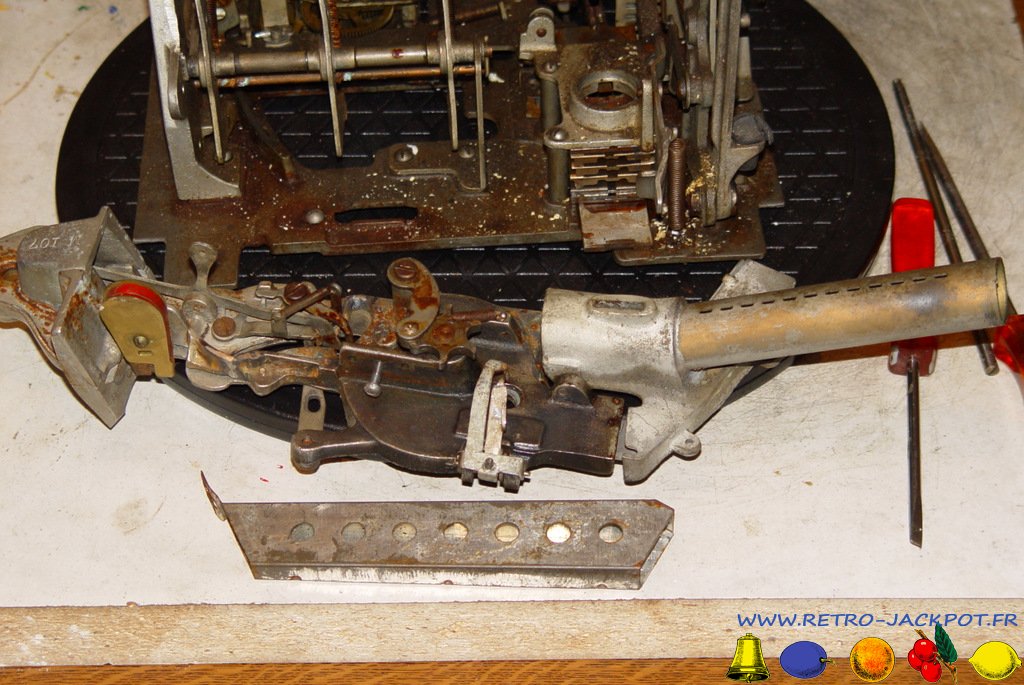

Voci le monnayeur complet avec le tube de réserve de jetons ainsi que le tube de déviation de jetons vers la caisse.
![pace bleu-026](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-026.jpg)

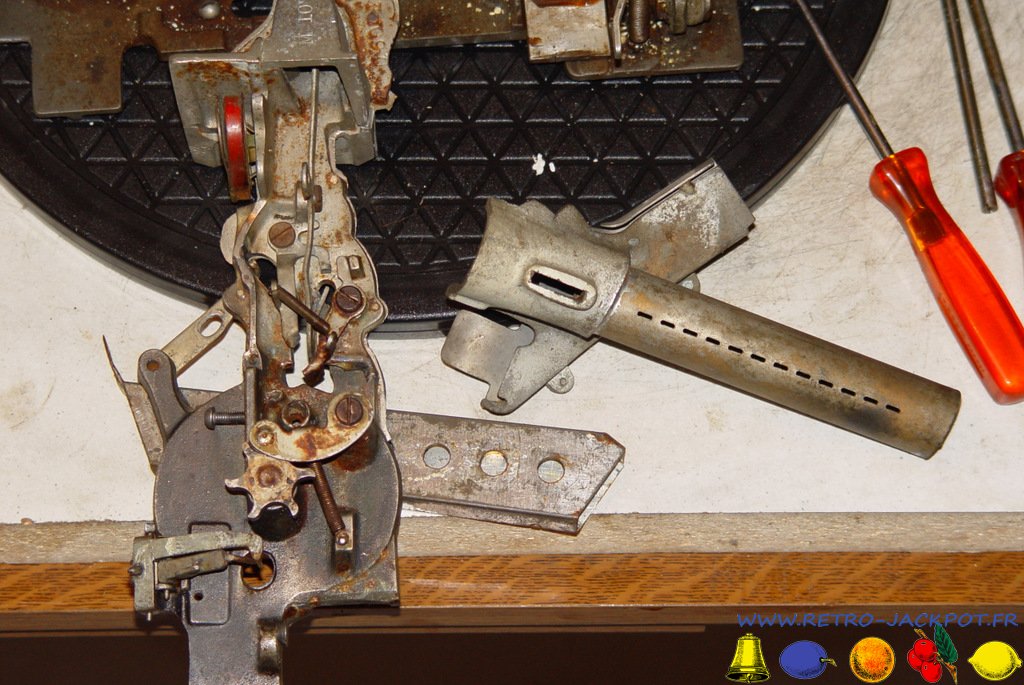

Le tube de réserve de jeton est dissocié du monnayeur. Notez le double palpeur de jeton en bas à gauche sur le monnayeur...
![pace bleu-027](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-027.jpg)
On retire l'ensemble permettant de faire tourner le rotor du monnayeur. Il y a un palque qui a été rajoutée sur un levier...
![pace bleu-028](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-028.jpg)

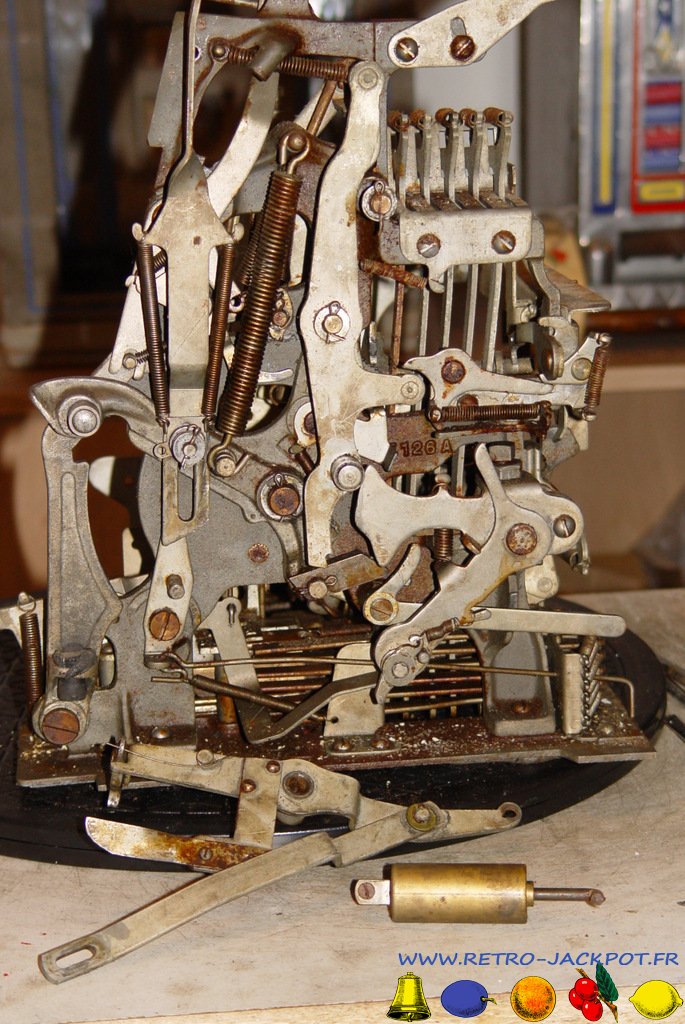

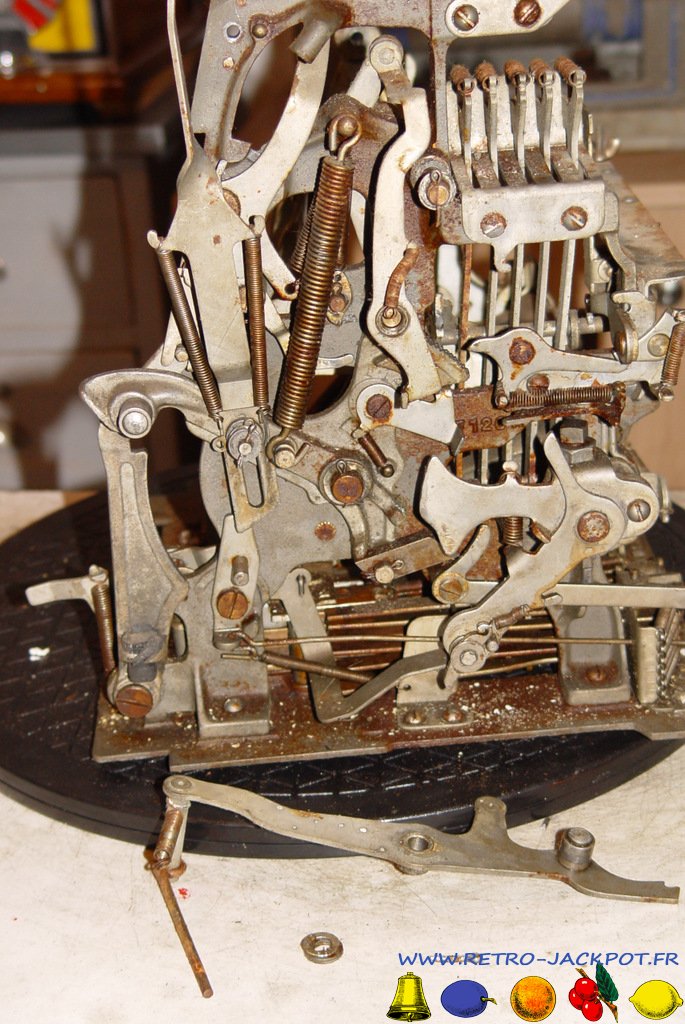

On retire le levier de détection de jeton plein/avec un trou.
![pace bleu-029](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-029.jpg)
Maintenant on retire le levier de détection de jeton ainsi que le levier permettant de vider le trop plein du tube de payement.
![pace bleu-030](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-030.jpg)

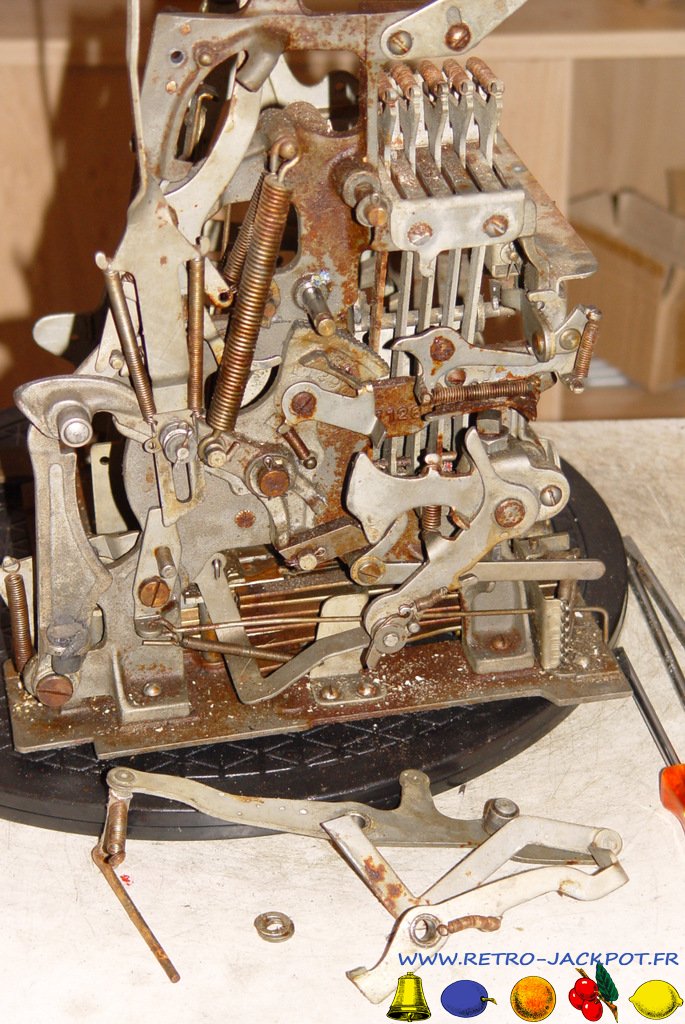

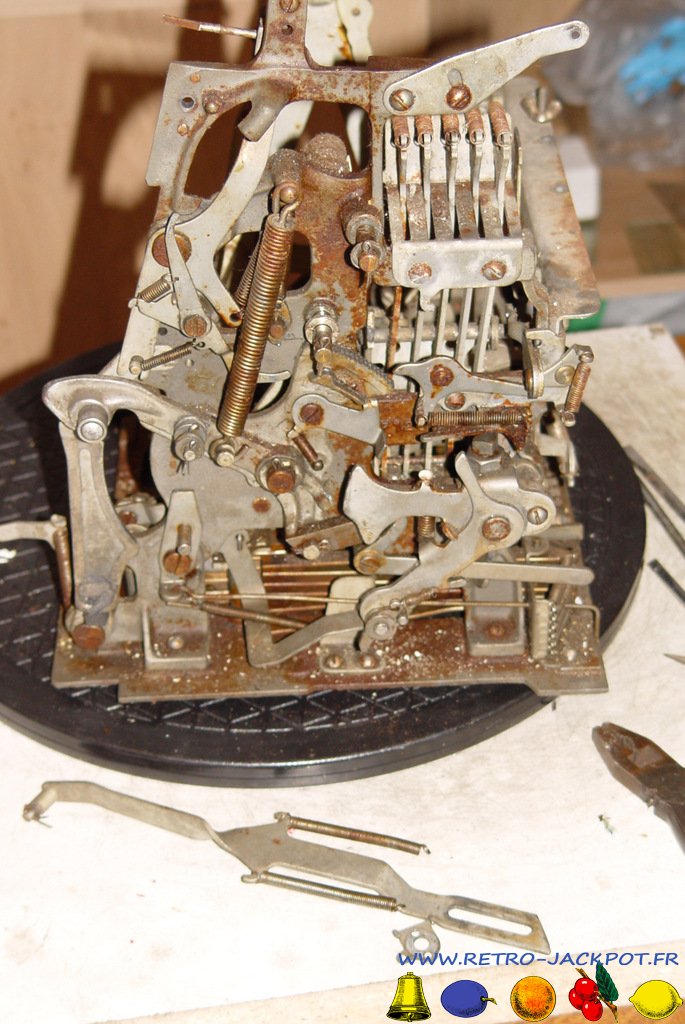

On retire le levier permettant de charger un jeton dans le monnayeur.
![pace bleu-031](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-031.jpg)

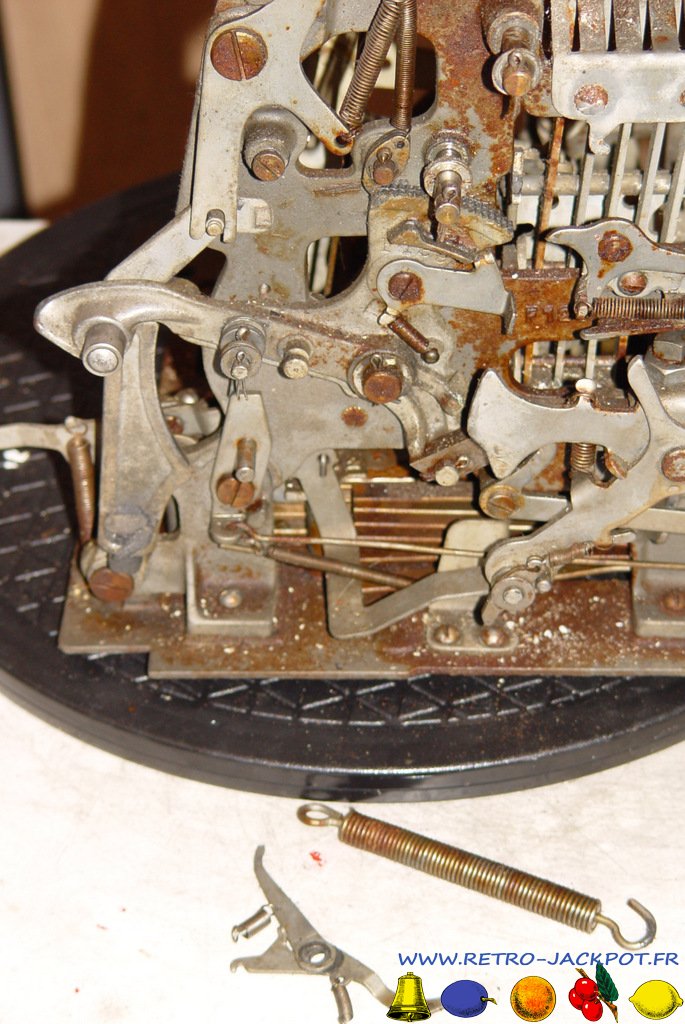

On retire l'ensemble de levier permettant d'évacuer les jetons pleins directement vers la caisse. (pièces souvent absente)
![pace bleu-033](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-033.jpg)

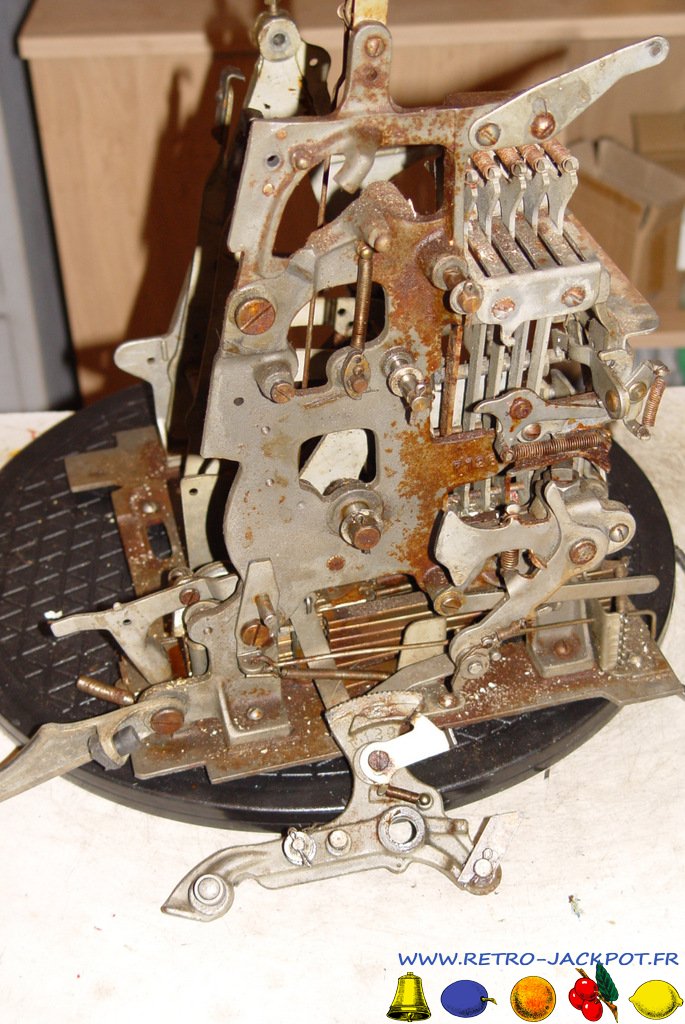

On peur enfin retirer le bras principal.
![pace bleu-034](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-034.jpg)

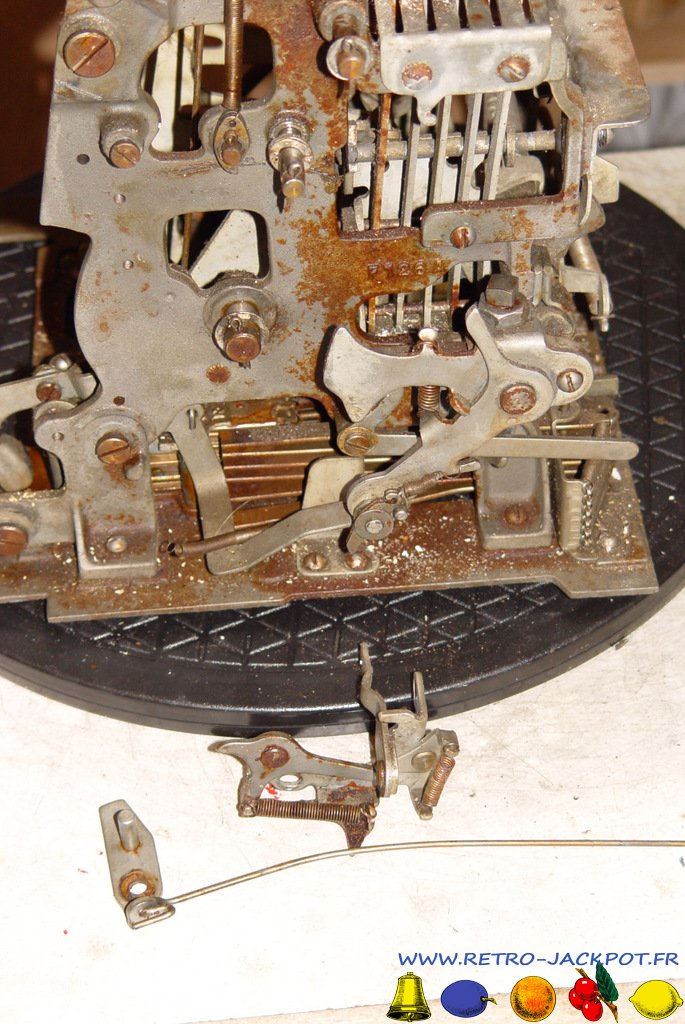

On retire l'ensemble empêchant le payement en cas d'insertion de jetons avec un trou (pièces pas obligatoire pour le bon fonctionnement de la machine)
![pace bleu-035](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-035.jpg)

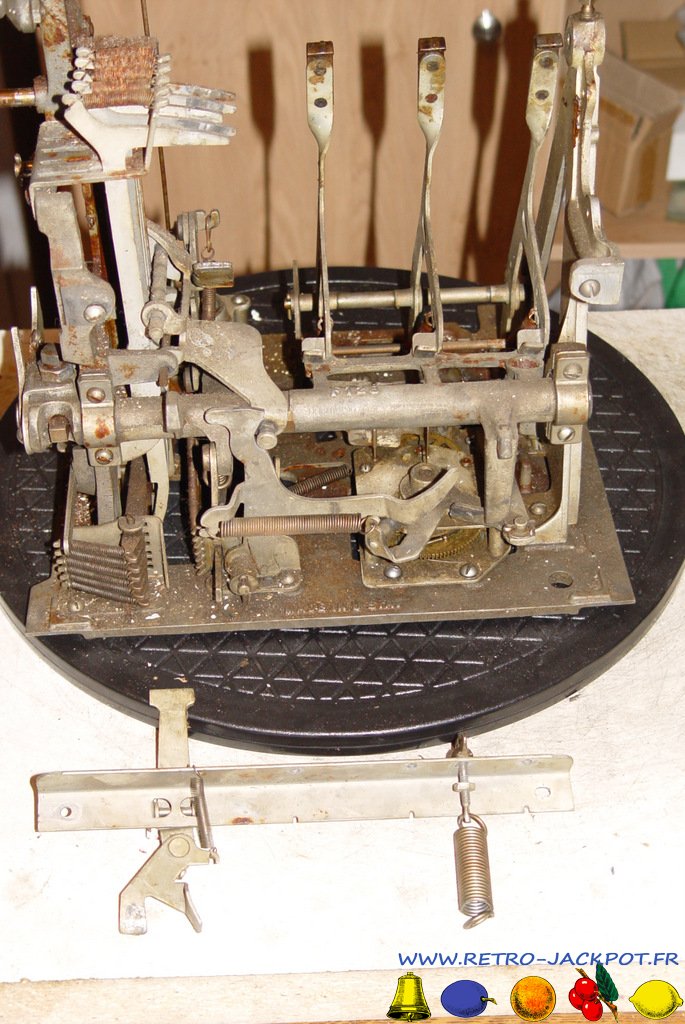

Partie arrière. On retire la barre horizontale.
![pace bleu-037](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-037.jpg)

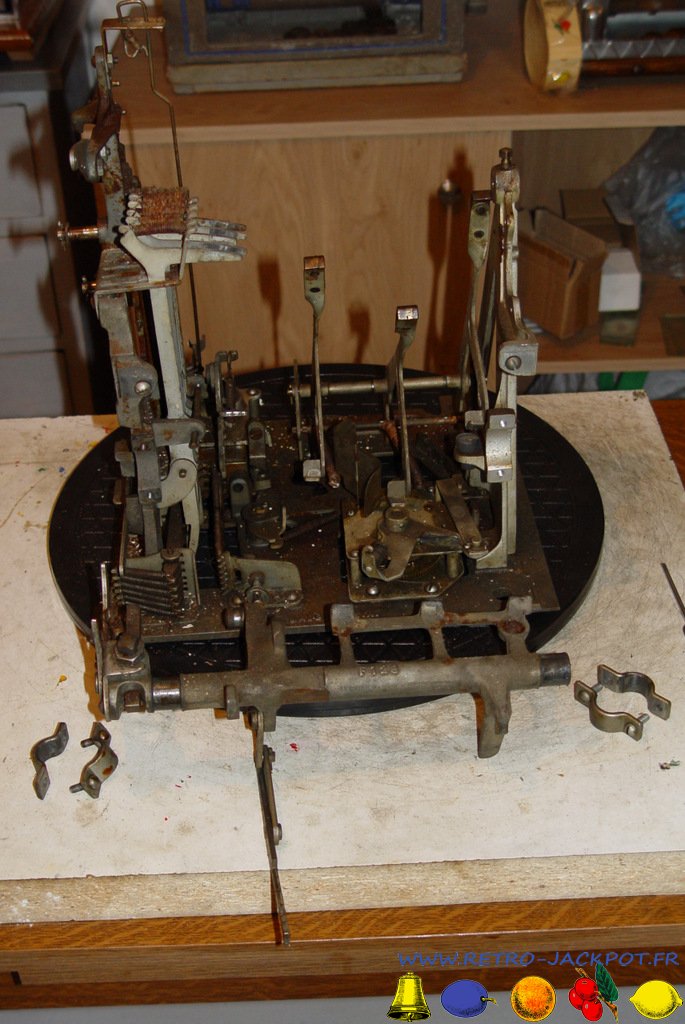

On peut retirer l'axe horizontale principale dit "fourche". Faire attention au système de tenu de cet axe. Ils ont un sens donc bien les repérer avant de les démonter.
![pace bleu-038](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-038.jpg)

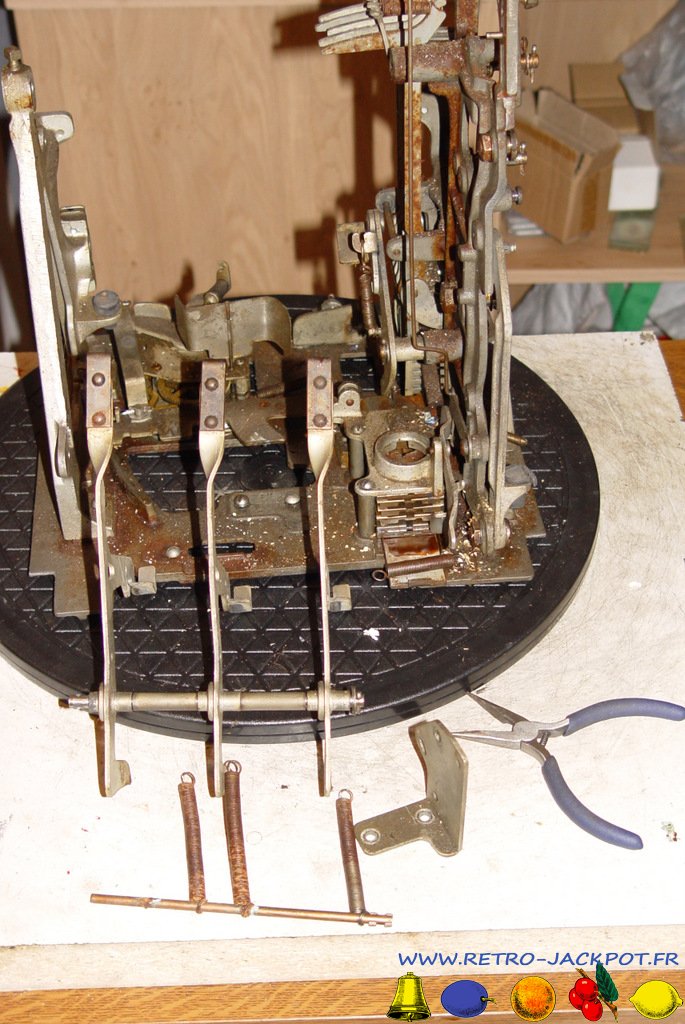

Devant maintenant, on retire l'ensemble des bras d'arrêts.
![pace bleu-039](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-039.jpg)

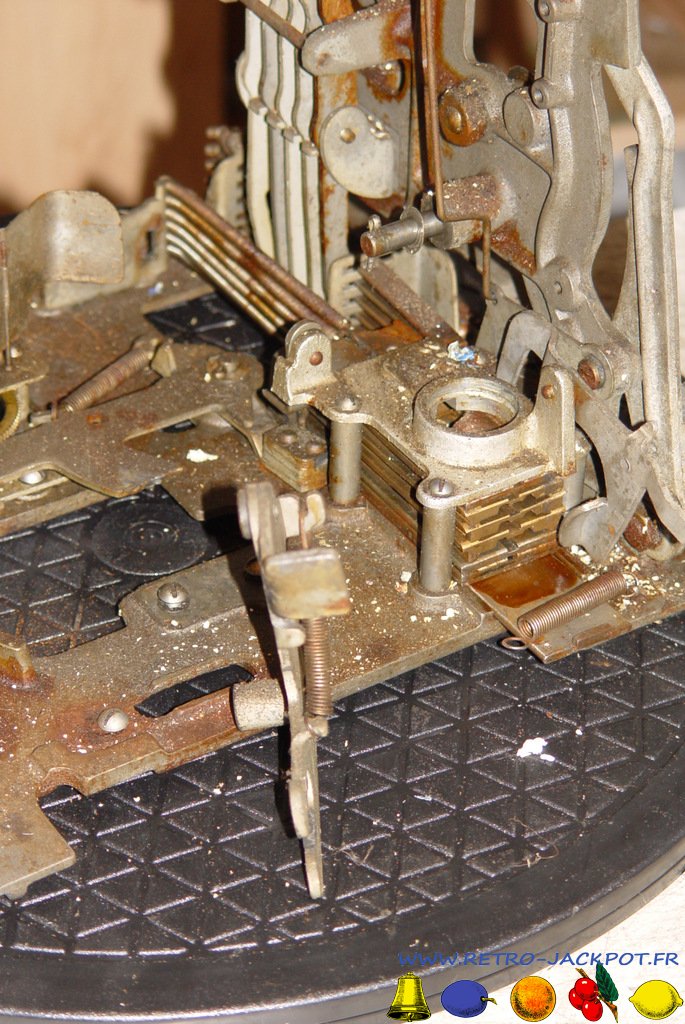

Puis le "kicker", la pièce qui permet de faire tourner les 3 rouleaux au démarrage.
![pace bleu-040](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-040.jpg)

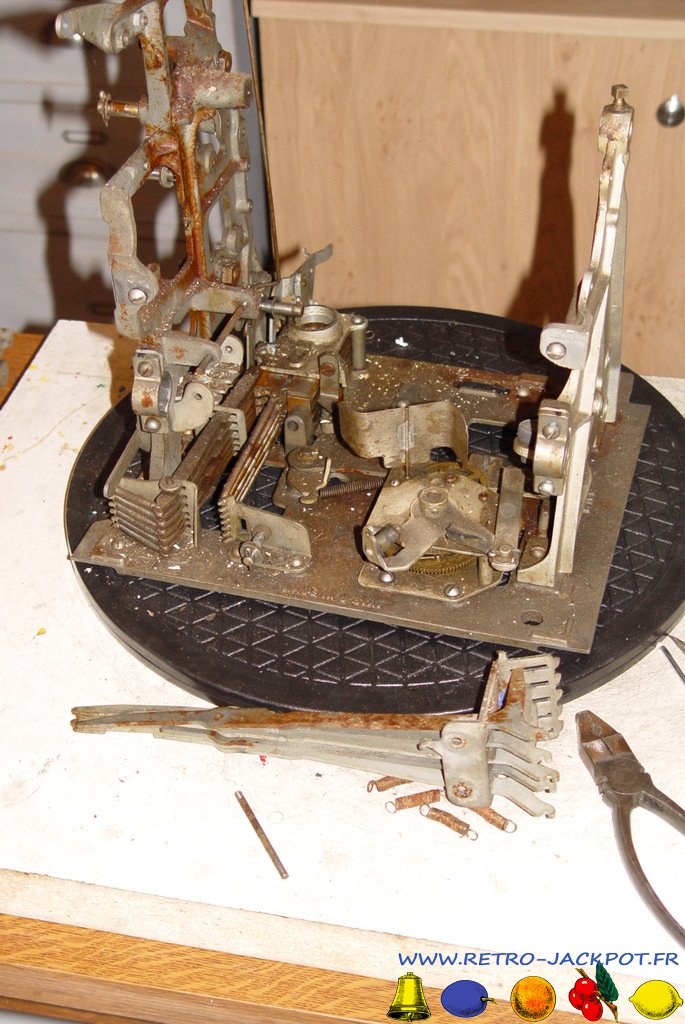

On démonte l'ensemble des doigts palpeurs (appelé aussi marteaux) de payement.
![pace bleu-041](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-041.jpg)
On en profite pour démonter le support gauche de la machine.
![pace bleu-042](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-042.jpg)

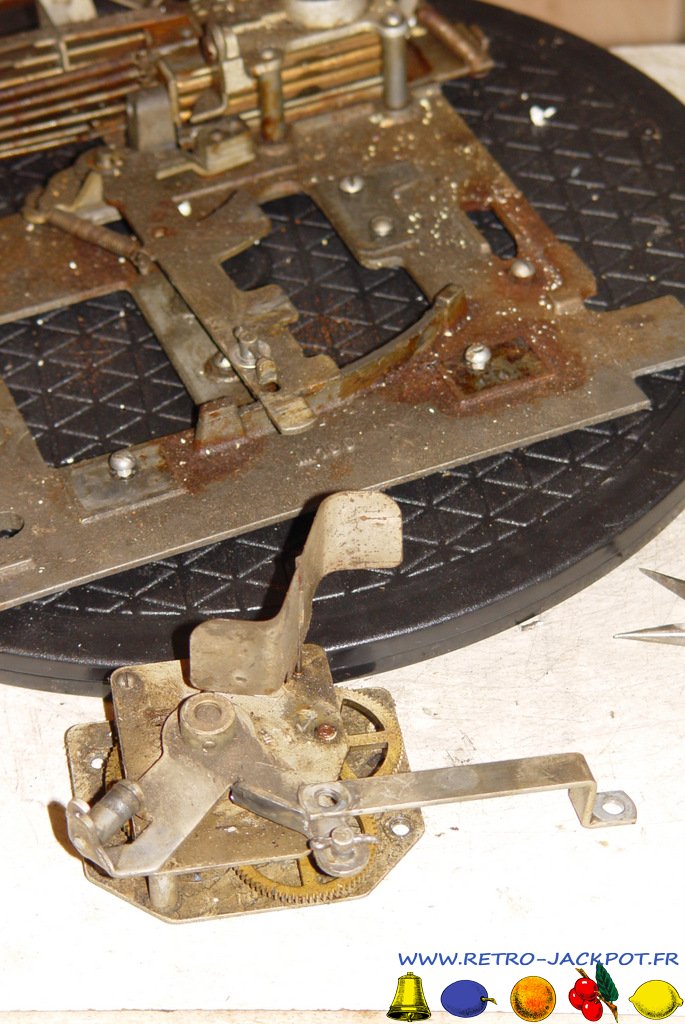

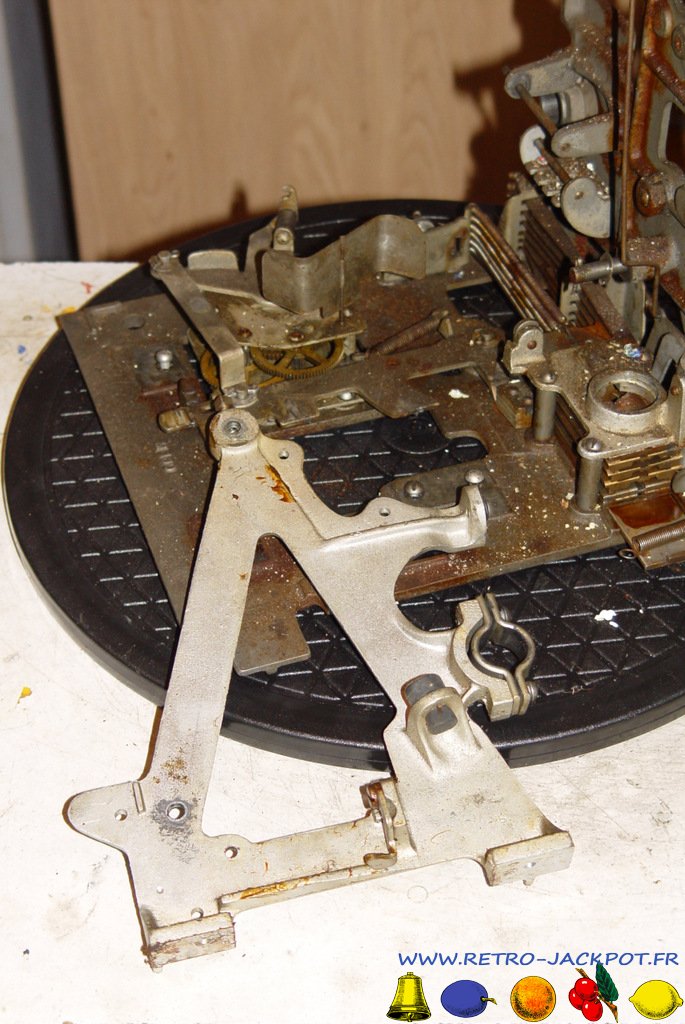

Le régulateur est retirée avec son levier.
![pace bleu-043](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-043.jpg)

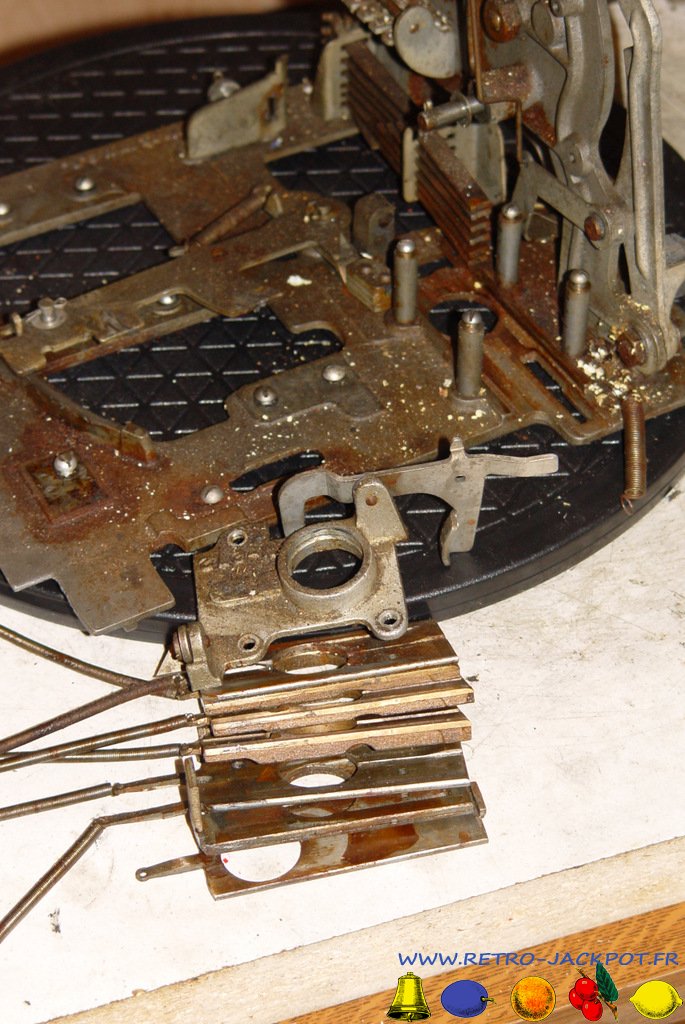

On démonte l'ensemble de tiroirs de payement. Attention à l'ordre des tiroirs...
![pace bleu-044](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-044.jpg)

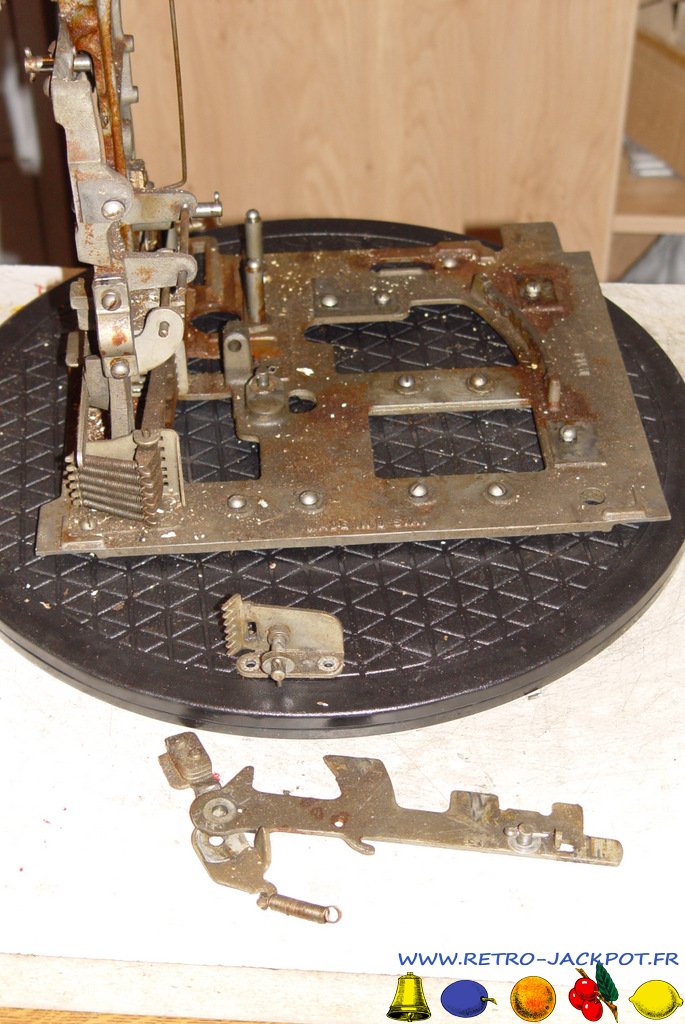

On démonte le levier permettant de lâcher les les bras d'arrêts des rouleaux ainsi que le levier permettant de liberer les tiroirs de payement - soit l'ensemble qui permet de gérer le premier, 2éme, 3éme et 5éme clic
![pace bleu-045](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-045.jpg)

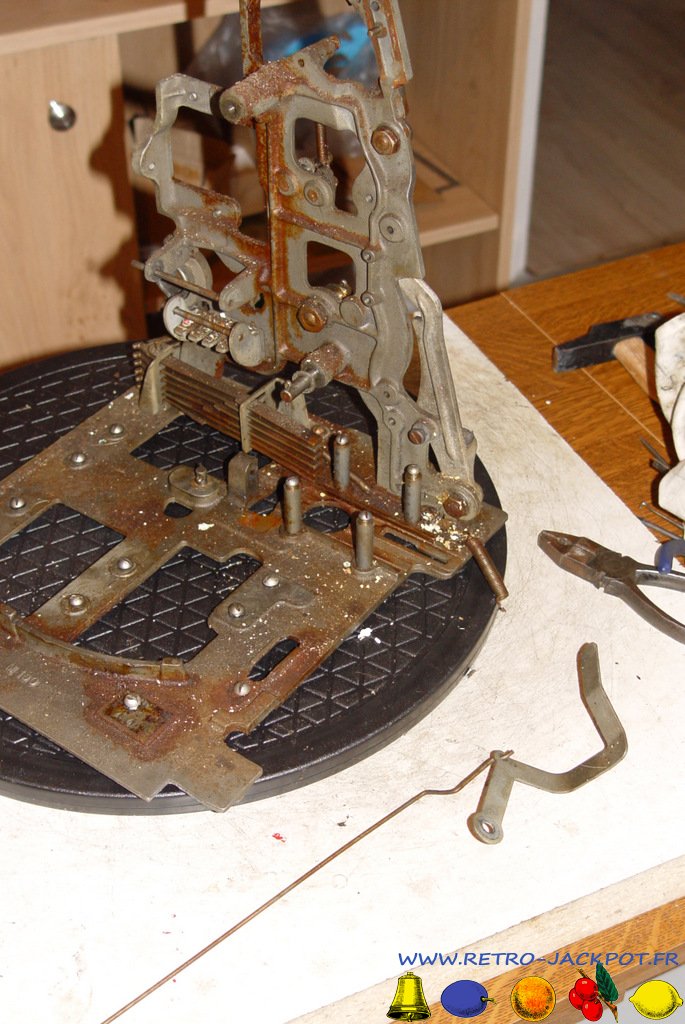

On démonte le palpeur permettant d'empécher d'inserrer un jeton s'il n'y a plus de bonbons dans le distributeur (pièce souvent absente)
![pace bleu-046](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-046.jpg)

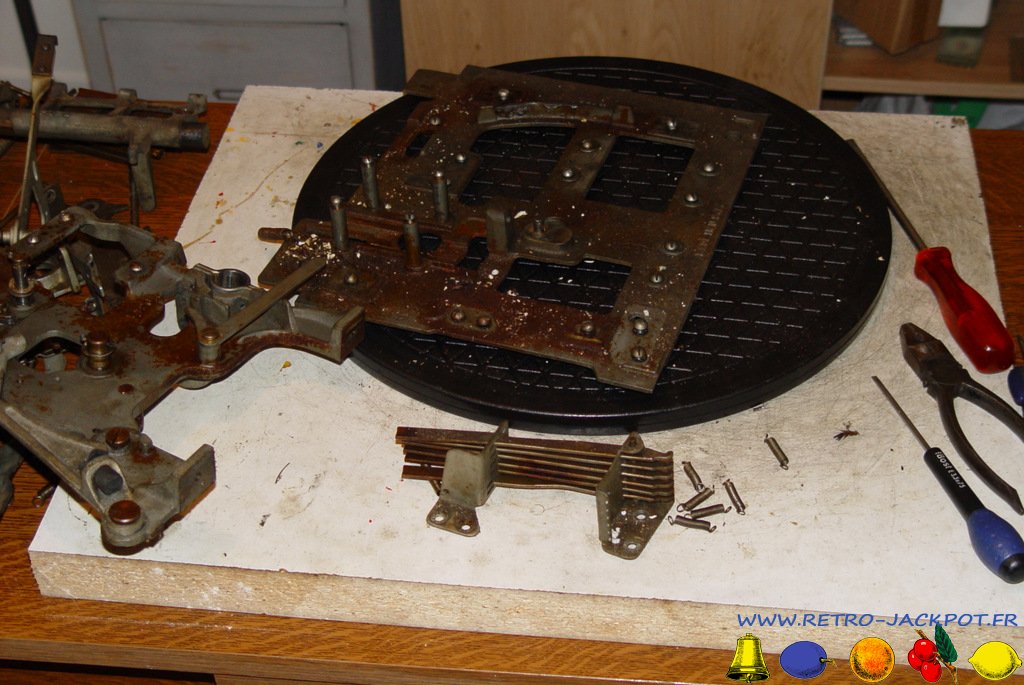

Enfin, on retire l'ensemble de leviers horizontaux permettant de débloquer les tiroirs de payement en fonction du gain. On dissocie le côté droit de la base.
![pace bleu-047](/images/phocagallery/PACE/All_star_bleu/thumbs/phoca_thumb_m_pace bleu-047.jpg)

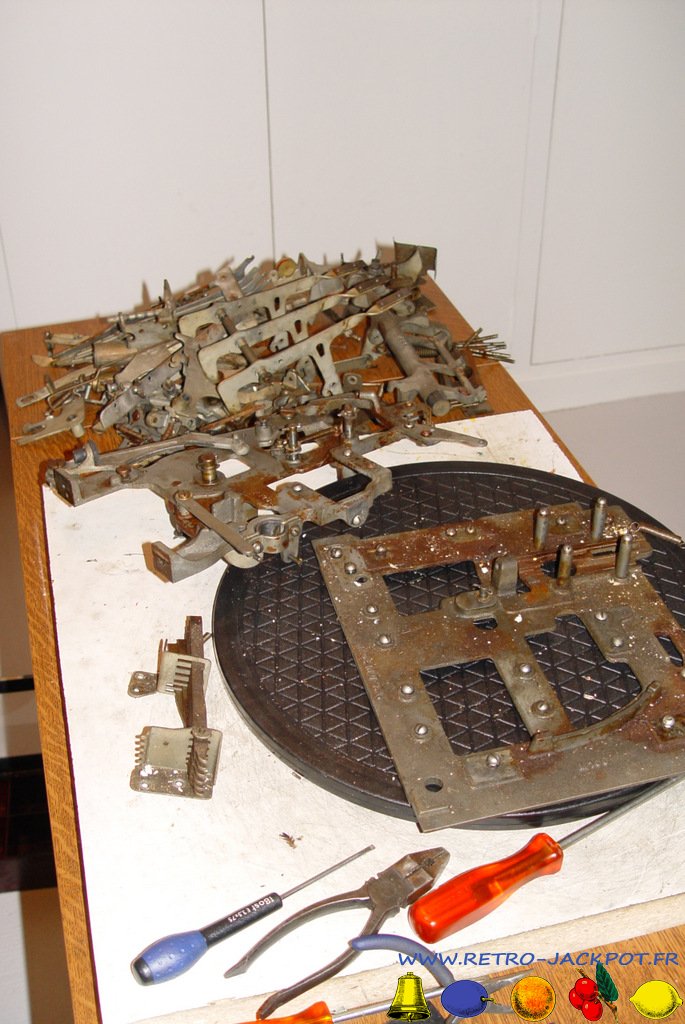

Et voilà, la machine est complètement démontée.
